产品概述

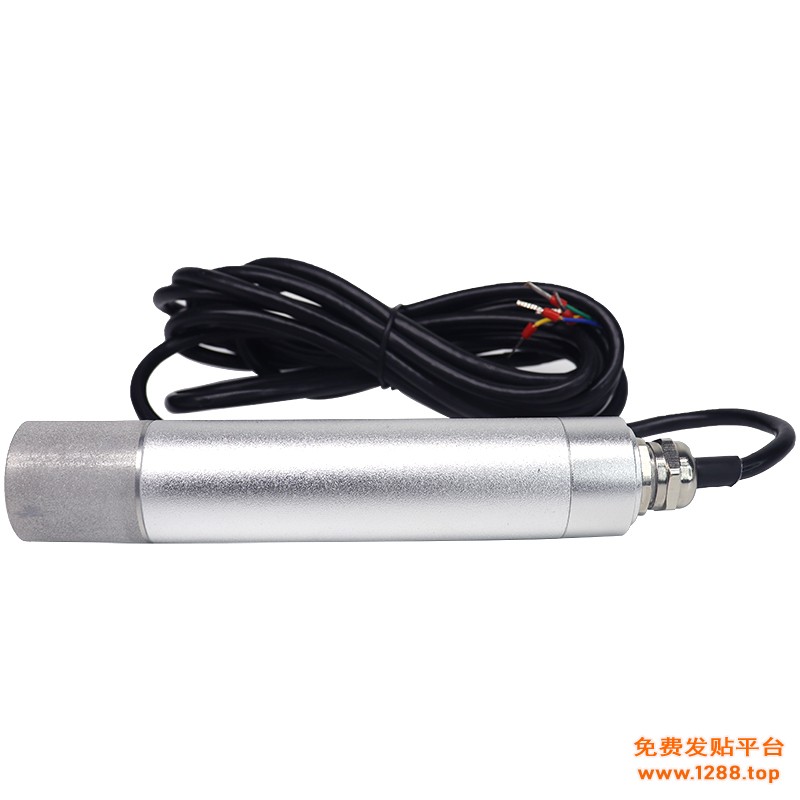

RY-VS09二氧化碳传感器采用了NDIR红外技术，寿命长，量程广，防静电能力强，它通过二氧化碳含量的数字变化转换为模拟量电流、电压、或MODBUSRTU协议输出。用于测量环境CO2浓度的专业测量仪器。
广泛应用于气象环境、新风系统、温室种植、养殖、仓储、科研等领域。
技术参数
测量范围 0～5000ppm
精度 ±70ppm ±读数的3%
工作电压 DC12V-24V
工作温度 0℃～50℃
工作湿度 0～85%RH不凝结
负载能力 电流型输出阻抗≤500Ω
输出信号 RY-VS09/S RY-VS09/485
4-20mA ModbusRTU通讯规约
标准长度 3米
防护等级 IP65
产品重量 约200g
外壳尺寸 140mm x 30mm
分辨率 1ppm
接线定义
输出电缆线，485输出传感器出厂标配一条3米四芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm²四芯屏蔽电缆，接线颜色定义为：
485输出颜色定义
红色 电源正极
黑色 电源负极
绿色 A
蓝色 B
电流输出颜色定义
红色 电源正极
黑色 电源负极
黄色 电流信号输出
电流输出传感器出厂标配一条1.5米三芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm²三芯屏蔽电缆，接线颜色定义为：
安装与使用
安装位置的选择。此产品安装于室内室外均可，并远离大功率的电器设备，以防干扰。
固定方式
U型卡子， 将此产品固定在安装架上或室内墙上后测试数据采集是否正常，若不正常请检查电缆插头是否连接完好。
传感器尺寸图
U型卡子尺寸图
通讯协议
1、通讯规格
2、数据包统一格式
（XX：从设备站号0x01-0xFF;CRClo CRChi：CRC校验码低字节在前，高字节在后）
3、写站号命令
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 数据长度 数据 CRC校验
xx 10 0001 0001 02 00xx CRCloCRChi（XX=0x01-0xFF）
从机响应命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
xx 10 0001 0001 CRCloCRChi
示例：
命令 00 10 00 01 00 01 02 00 33 EA 04
回复 00 10 00 01 00 01 51 D8
4、读站号命令(固定命令)
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 03 0001 0001 CRCloCRChi
从机响应命令格式：
设备地址 功能码 数据长度 数据 CRC校验
00 03 02 00xx CRCloCRChi（XX=01-ff）
示例：
命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4
5、读数据命令
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
xx 03 0000 0001 CRCloCRChi
从机响应命令格式：
设备地址 功能码 数据长度 数据 CRC校验
xx 03 02 00yy CRCloCRChi
示例：
命令FF 03 00 00 00 01 91 D4
回复FF 03 02 02 08 91 36
注：二氧化碳数值=02 08（16进制） = 520（10进制）ppm
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
